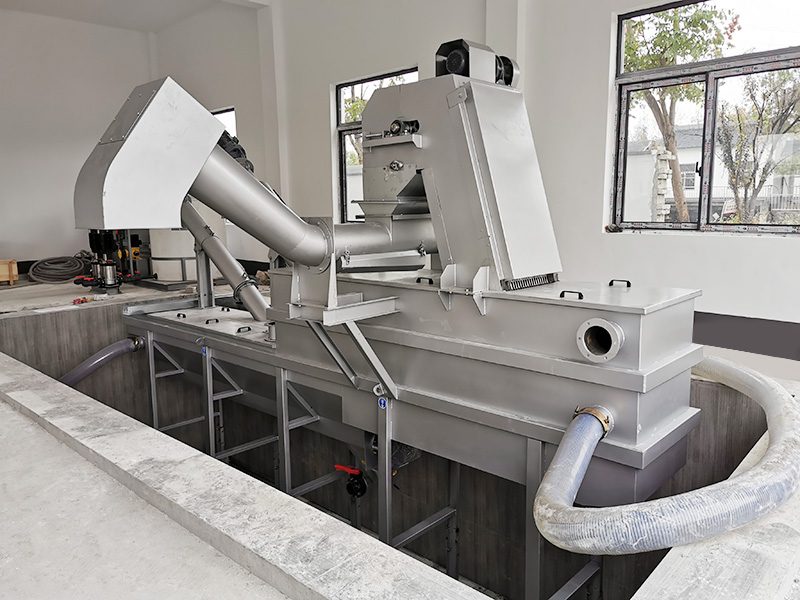

XLS4型一体化分离机

功能描述

XLS4型一体化分离机主要用于过滤处理（腐化）浆液。规格不同的XLS4机型是将XLS1、XLS2、XLS3按要求分别安装在全封闭的箱体内。当浆液流过细栅栅同时，所有固体杂质被分离取出。滤渣排出之前，经过滤渣压榨装置，脱水处理之后滤渣体积大量减少，然后卸入垃圾集装箱内。所有处理过程是在一封闭系统内进行，因此无臭味外泄。此外，滤渣受到冲洗处理。含有有机物的冲洗水流回水渠。含有高浓度COD、BOD的液体流入生化反应池作进一步的处理。共有三种不同类型的分离机用于过滤浆液：

这类分离机效率高，结构紧凑，大处理量可达100立方米/小时。实践表明，这类机械运转十分稳定。精心设计和合理的生产工艺流程是机械连续稳定运行的前提。浆液过滤机的核心机械是细格栅机，其特点是处理量大、分离效率高、水力阻力小，设备内配有滤渣压榨装置/栅过滤机由全不锈钢制造，设计精巧，操作运转十分稳定；不受砂石等物料的影响。由清渣梳插入栅缝清理栅筐，达到百分之百的旋转自清洗效果。

带有螺杆过滤机的浆液过滤机，这类分离机处理效率高、结构紧凑、体积小、重量轻、安装移动方便，是处理较小污水量和粪便的设备。带有沉砂槽和排砂螺杆的一体化浆液过滤裝置。

整个装置系统可进行完整的二重过濾处理.并由以下部分组成：
       细栅格栅机（过滤物压榨裝置）
       提砂装置
       按污水处理标准设计的捕砂装置。
       以上一体化分离机型所有处理过程都集中在同一封闭箱体内，因此结构紧凑，占地少，无臭味外泄，是一个完整的浆液过滤处理过程。

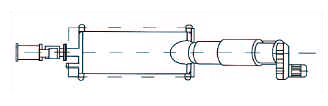

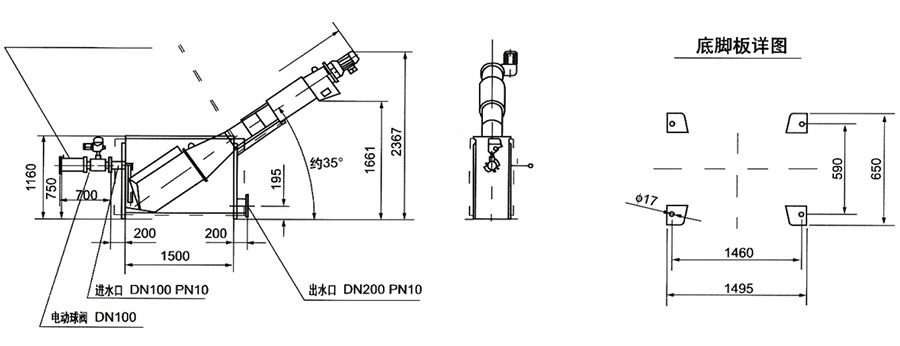

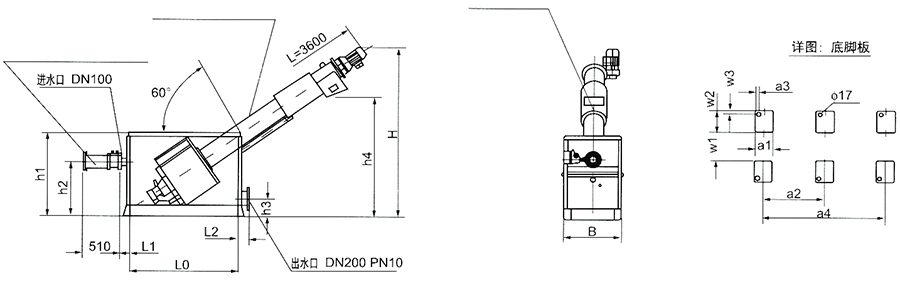

一体化分离机XLS4-1尺寸图

核心件型号	大处理量	L0	B	H	h1	h2	h3	h4	L1	L2	W1	W2	W3	a1	a2	a3	a4
XLS4-1/800	100m³h	1500	795	2388	1165	750	255	1682	150	150	557	120	60	200	1700	25
XLS4-1/1000	145m³h	2101	1220	2608	1779	750	290	1926	250	250	986	215	25	140	830	25	1661

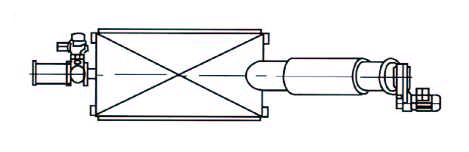

一体化分离机XLS4-2尺寸图

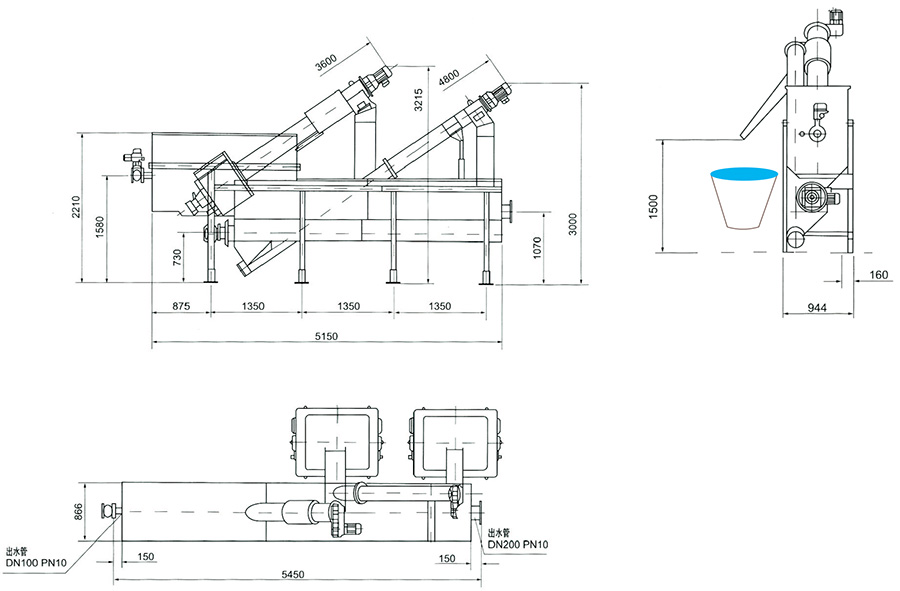

一体化分离机XLS4.3（带捕砂槽及XLS1/800）尺寸图
